컴퓨터 그래픽스 9장 - 라이팅-

Phong Ligting model

Diffuse Term(난 반사)

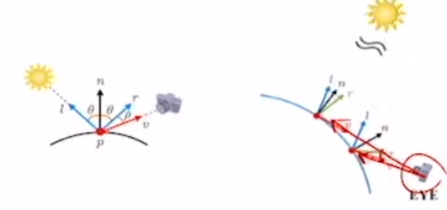

- directional light source (e.g. 태양)

1) 멀리서 빛이 비추기 때문에 장면을 구성하는 모든 오브젝트에 입사하는 빛은 같은 방향(각도)을 가진다

2) 난반사 시 모든 방향에 색이 동일하게(동일한 세기로 비추기 때문에) 보임

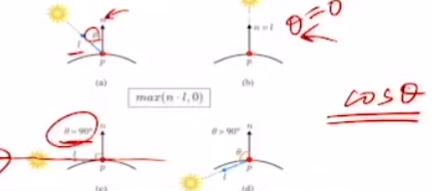

p가 받는 빛의 양 ->  cosθ

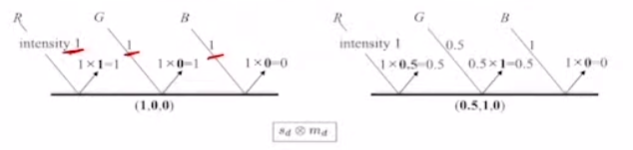

White(1, 1, 1) 물체에 대해 광원의 Red(1, 0, 0) 빛을 쏘면 내적하여 Red(1, 0, 0)으로 보임



결과:

난반사: max(cosθ, 0)*빛과 색의 내적

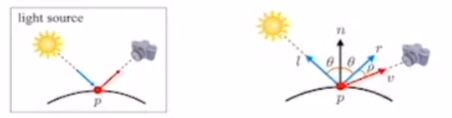

Specular Term (정반사)

일정한 방향으로 입사 시 특정한 방향으로 반사됨



reflection vector를 n과 l의 조합으로 구할 수 있다

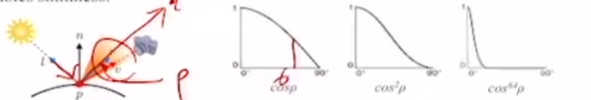

ρ가 0일 때 최대의 정반사, ρ가 커질수록 작아짐(반비례 관계)

결과:

sh: 물체가 매끈한 정도 ms: 그레이스케일



Ambient and Emissive Terms

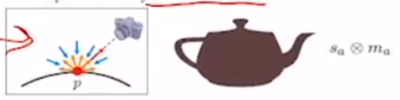

Ambient(배경광... 간접 조명) Reflection

모든 방향에서 빛이 들어와, 모든 방향으로 반사됨 -> normal vector 의미 없음



Emissive(발광) Reflection

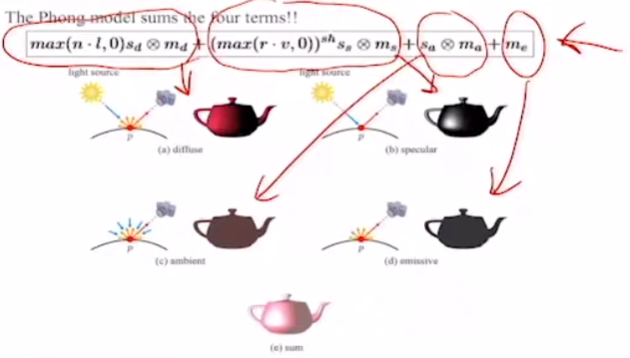

최종 결과 (Phong Lighting Model)



Per-fragment Lighting

fragment shader는 l, n, r, v를 사용한다

1) 모든 fragment shader는 동일한 light vector를 사용함 -> uniform으로 들어온다

2) n, v은 래스터라이저가 보간해서 주는 normal vector를 준다

3) r은 l, n, v로 자체 계산이 가능하다

l, n, r, v는 world space vector임

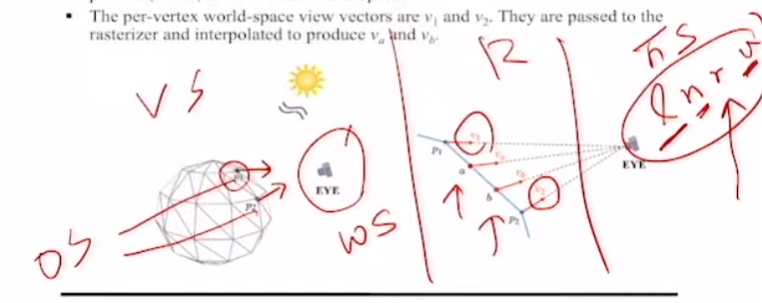

정점의 v 벡터 외 fragment a, b에서의 v 벡터는 버텍스 셰이더에서 제공하지 않아서 레스터라이저가 보간하여 구함
