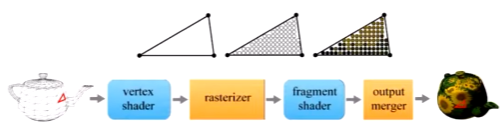

컴퓨터 그래픽스 10장 - 출력 병합 -





Color buffer: 스크린에 보여 줄 픽셀을 보관하는 메모리 공간

Depth buffer: color buffer에 저장된 픽셀의 z 값을 가지고 있는 메모리 공간



Z-buffering

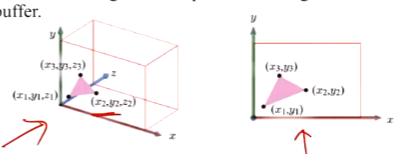

xy 좌표에 normal, texture coordinate 정보가 저장되어 있음

겉으로 드러나지 않을 뿐 z가 따로 계산되어 저장됨

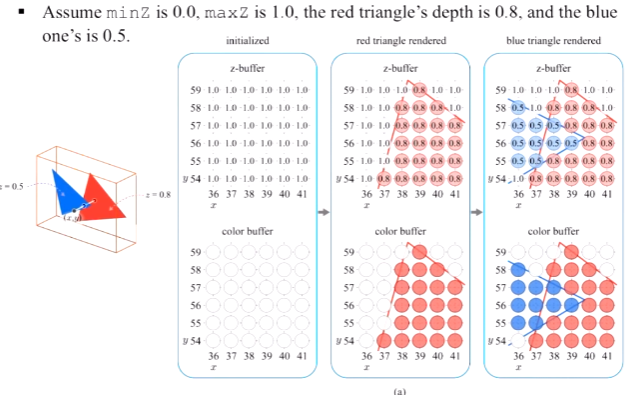

파란 삼각형을 이루는 모든 픽셀의 z 값은 0.5(0에 가까울 수록 앞에 있음)

빨간 삼각형을 이루는 모든 픽셀의 z 값은 0.8으로, 빨간 삼각형 먼저 그린 뒤 파란 삼각형을 그림

(그 반대의 순서도 가능함)



z buffer은 1.0으로 초기화되어 있고, 1.0보다 작은 값이 들어왔으므로 덮어 씌움





Alpha Blending

알파 채널은 [0, 1]의 범위를 가진다

0: 투명

1: 불투명



블렌딩 식 C: rgb 값



알파 값이 1인 삼각형 먼저 그리고, 뒤에서 앞 순서로 그려야 제대로 렌더링됨
